●建築設計用3D図面
- モデリングはZwcad 2020で作成。
- 3D図制作コマンドのアイコン作成しツールバーを追加カスタマイズ
※左から、平面、正面、左側面、オービット、選択→押出し、面を移動、切断、和、差＆合成、Z軸=0
- レイヤ名はCAD操作で見やすくするため、部位・通り名にサブレイヤを活用し設定
【例】1F-Base、1F-Deck、2F-Floor、RF-Kawara、X-1、X-2、Y-3、Y-4、等[CGパース陰線処理
[CGパースレンダリング処理:Vectorworks]
● モデリングの補正(まるめる)箇所
- 共通
- 基本作図グリッド間隔=160mm (スナップ・グリッド間隔=40x2)
- サイズ調整部位
- 建材:壁、床、手摺、破風板、螻羽板、他
- 建具:見込み、見付け(窓・窓桟)
- Ｖ目地入れ：板材の幅、家具の扉、枕木の突合せ、他
- ログハウス
- サイズ調整部位
- ログ材幅：130mm
- 形状変更部位：階段、フラワーBOX、他
- サイズ調整部位
- 古民家
- 基本作図グリッド間隔=150mm (スナップ・グリッド間隔=75x2)
- サイズ調整部位 ※基本：1尺(303mm)→300mm
- 建材：柱(150x150mm)・梁･桁(幅=150mm)
- Ｖ目地入れ：石葺き屋根、延石基礎の突合せ、他
- 一般住宅・別荘 (ピュアウッドハウス含む)
- 基本作図グリッド間隔=200mm (スナップ間隔=50・グリッド間隔=100x2)
- サイズ調整部位
- 建材：壁(厚200/150)、床、手摺、破風板、螻羽板、他
● 3Dプリント用図面の作成
- 基本的な作図
- 図面は原寸で作成後、造形物のスケールに縮小
- ビルドプレートと フラットフォームシートのSc=1/1とSc=1/87(1/150)に合わせた作図枠を準備
210x210mm - 最初に建物全体のモデリング図面を作成し、積層ピッチや造形時間を考慮して印刷ファイルを分け、現寸ファイルと縮小ファイルの2種類作成
- 建物の部位
- 建具・家具などは部品として作成し設置
- ログハウスの壁は通りのログ材を積上げてた後、各通りを一体(和)にしてから開口部等をカット
- 古民家の外壁は起こし絵図的に分け、各外壁面は水平に90°倒してプリント
※外部建具も水平に90°倒してプリント - 厚さのある屋根は、インフィル密度設定で内部体積割合を低くする
- 下階の間仕切りを見せたい２階床は透明のフィラメントで製作、又は、透明プラバンを取付
- サポート材の設置
- スライサーソフトのサポート設定をoffにし、サポート材を図面に設置
※スライサーソフトでサポート材を自動生成することで部材形状や設置の参考になります - サポート材は除去を考慮し、オーバーハングやブリッジ部分は、テスト造形必要最小限設置
- サポート材の部品化
- 数多く設置するサポート材は部品として登録
- 原点を利用した部品の配置や移動を活用
- 図形の色を変更できるようにしておく(ByBlock設定)
- 部品化した部材はプロパティで縦横比を変更しないこと
- スライサーソフトのサポート設定をoffにし、サポート材を図面に設置
● サポート材のテスト
サポート材はCad図に設置するため、形状や、大きさ･間隔などをテストする

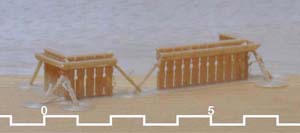

- 造形テスト
- 梁下など部分的にテスト造形材を製作 ※重要な部分はフィラメント材別に製作
[梁下サポート]
[片持桁下サポート] - プリンタノズルの動く方向に力が加わるため追加補強する。
- 梁下など部分的にテスト造形材を製作 ※重要な部分はフィラメント材別に製作
- 造形の失敗からサポート材を設置

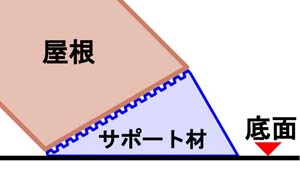

- 梁屋根端部の反りを防止
- 屋根とサポート材の間隔は、テスト印刷し決定
● 印刷用3D図面に変換
モデリング図面を印刷する3Dプリンターの印刷サイズ内に分割したファイルを作成し、プリントスケール(Sc=1/87,1/150)に縮小後、.stlファイル→.gcordファイルに変換
- ZWcad Proで、stlファイル変換
※作成した部品を変換するために、0番レイヤを表示[stlファイル：表示{3D Builder}]
- ログハウス (ガーデンハウス)
- 古民家 (水車小屋)
- 一般住宅・別荘 (ピュアウッドハウス)
- ログハウス (ガーデンハウス)
- スライサーソフト(Cura)で、gcordファイルに変換
[gcordファイル：表示{Cura}]
- 古民家(水車小屋)ベースフレームと架台
※ベースフレームは定着を良するため、密着タイプ：ブリムを設定(水色部分)し、PEIシートは裏側のザラザラ面を使用。
- 古民家(水車小屋)ベースフレームと架台
