※図面クリック拡大表示
{コマンド名}※マクロ名含む
● 開口部品の作成
- 開口部品は下図を参考に一覧ファイルを制作
- 壁面穴あけ材は部品解除後、壁面を穴あけ{差}
- 窓：シャッター雨戸付きアルミ窓 1600w×900h
- 開口部の原点は、壁芯中心上部
- 窓は開口面に後付け
- 窓ガラス(t=20mm)を薄くしているため、各窓部品に分け、水平に倒して印刷
 部品の原点=○印 |
部品構成： 壁面穴あけ部材 アルミサッシ+戸 戸(外側) シャッター雨戸 |
 |
| [ 正面・側面・平面 ] | [ アイソメビュー ] | |

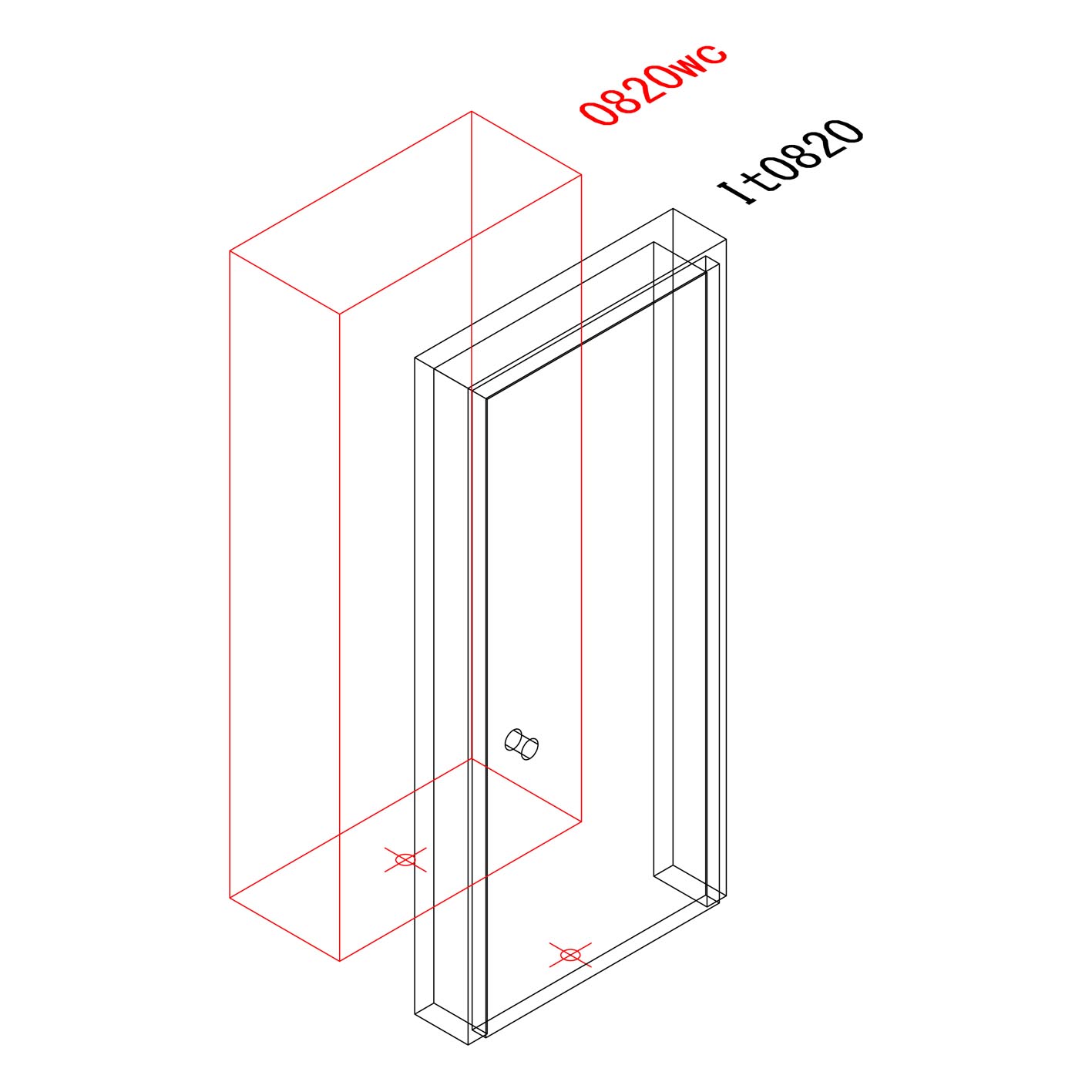

- ドア：木製片開きドア 800w×2000h
- 開口部の原点は、壁芯中心下部
- 枠扉とも壁に先付け
 部品の原点=○印 |
部品構成：壁面穴あけ部材 枠+戸 |
 |
| [ 正面・側面・平面 ] | [ アイソメビュー ] | |
● 建具の配置
- 部品化した建具および穴あけ部材を壁内に配置し、壁に穴を開け
- 建具･穴あけ部材を平面に配置し、{ プロパティ-形状-位置Z }を調整
 プロパティで基点の位置を確認 |
{ 差 } 各壁：□部分 1)穴あけ部材を部品解除 ※cutレイヤ表示で一括分解 2)一か所ずつ穴あけ開始 |
 建具部品非表示 |
| [ 正面図 ] X=0 | [ アイソメビュー ] | |
- 開口部の確認
 □窓は、ユニットバス配置後穴あけ |
{ 移動 } 正面(Y1)：-75 側面(Y0)：-3975 中央(Y1)：-3975 { 複写 } Y0,Y2通り { ミラー複写 } X2通り |
 開口部表示 |
| [ アイソメビュー ] | [ アイソメビュー ] |
 陰線処理 |
||
| [ アイソメビュー ] | ||
● 家具･備品の作成
- 天袋やフードは、壁面取付用サポート材に取付 (背面の一部をカット)
 |
||
| [ 正面・側面・平面 ] | ||
● 家具･備品、ユニットバスの配置
 |
{ 差 } ユニットバス 窓･引戸･床: □部穴あけ |
 洗面･便所上部物置:□床配置 |
| [ 平面図 ] Z=0 | [ 平面図 ] Z=0 | |
