※図面クリック拡大表示
{コマンド名}※マクロ名含む
- 各印刷用図面は、建物の3D模型用モデリング図面をコピーし、積層ピッチに部位を分け、現寸図面ファイルを作成
- サポート材は必要に応じ最小限現寸図に作図
- 現寸図をコピー＆リネームし、Sc=1/87の縮小ファイルを作成し、stlファイルに変換していく
※図面クリック拡大表示
● 主体
- 積層ピッチ ： @0.2mm
- 印刷部位 ： 床、壁、内部建具、家具･備品(天袋等除く)
 印刷外の部位・備品を削除 |
 |
|

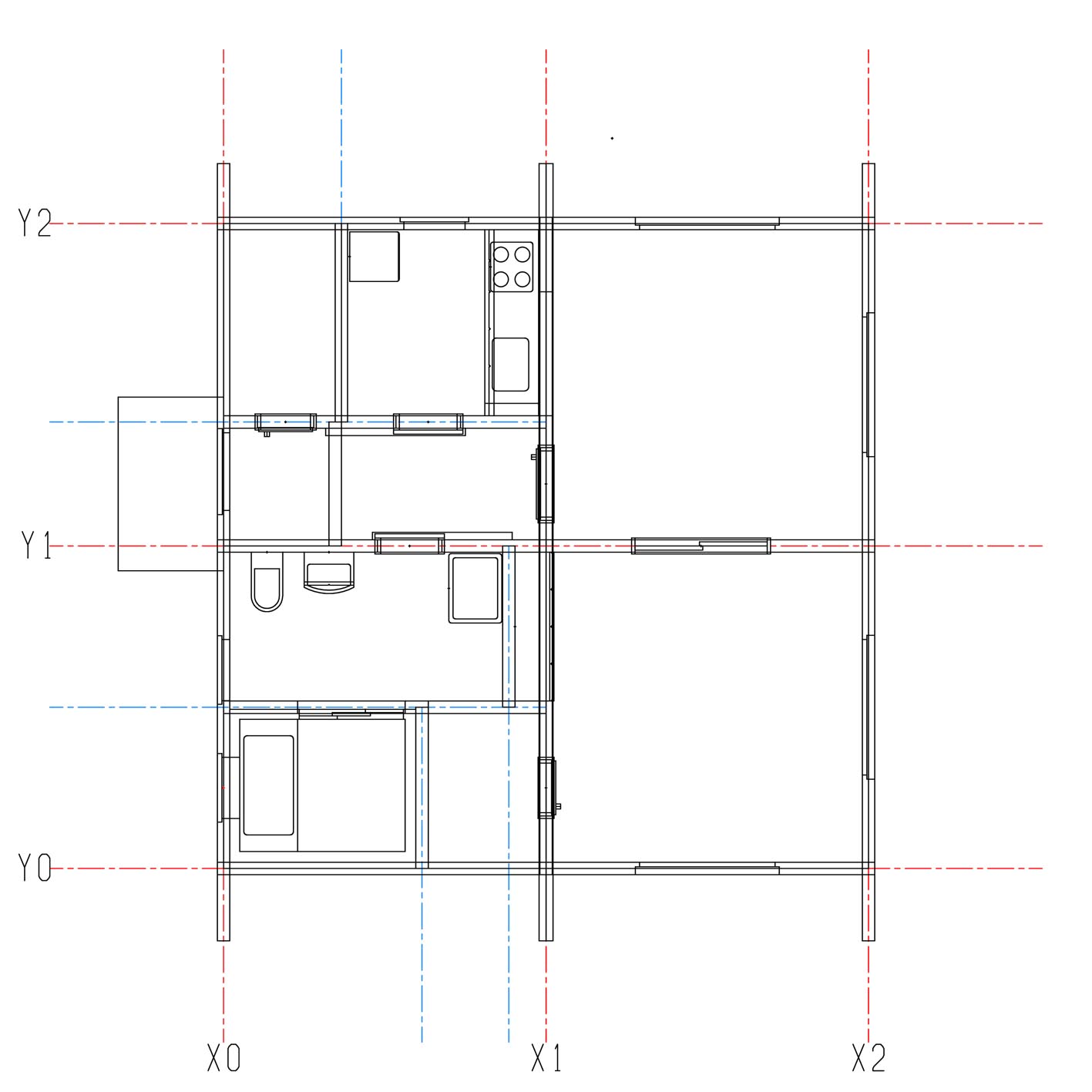

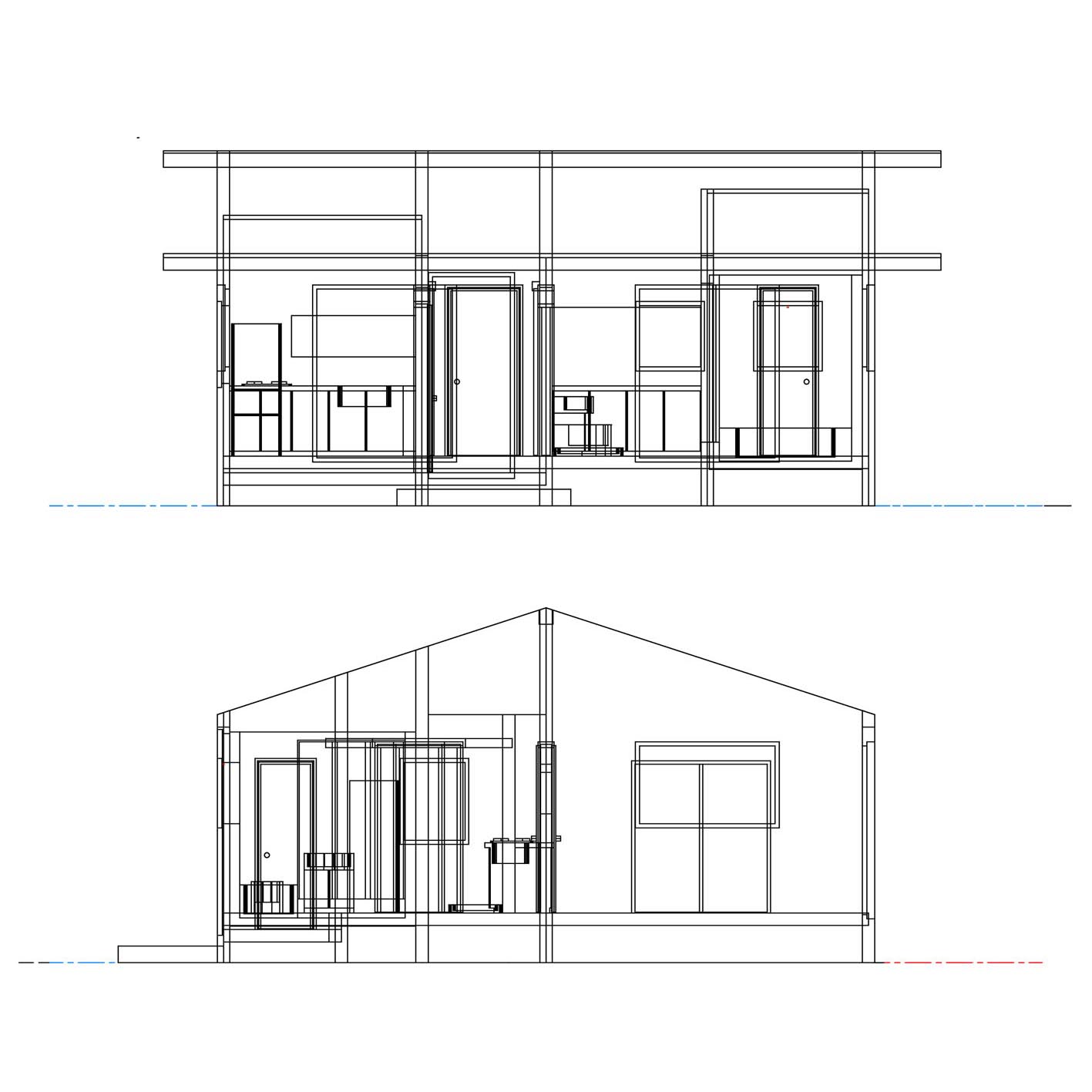

| [ 平面図 ] Z=0 | [ 側面図 ] | |
- サポート材の設置
 外壁開口部(w≧1200)棟木･軒桁下端 |
 ポート材：緑色表示 |
|
| [ 平面図 ] Z=0 | [ アイソメビュー ] | |
● 後付部材
- 積層ピッチ ： @0.1mm
- 印刷部位 ： 外部開口部、家具･備品(天袋等)
 家具・備品･建具を表示 |
 家具・備品90°回転 |
|
| [ 平面図 ] Z=0 | [ 側面図 ] | |
 印刷下端をZ=0に合わせ、家具・備品･建具を整列 |
 stlファイル |
|
| [ 平面図 ] Z=0 | [ 3D Builder ] | |
● 屋根
- 積層ピッチ ： @0.2mm
- 印刷部位 ： 瓦、屋根版
 屋根を表示 |
 |
|
| [ 正面図 ] | [ アイソメビュー ] | |
- サポート材の設置
 屋根△サポート材 |
 △サポート材≧@3000 |
|
| [ 正面図 ] | [ 平面図 ] | |
 |
他サポート材： □壁取付 □軒先 □底面 |
|
| [ アイソメビュー ] | ||
